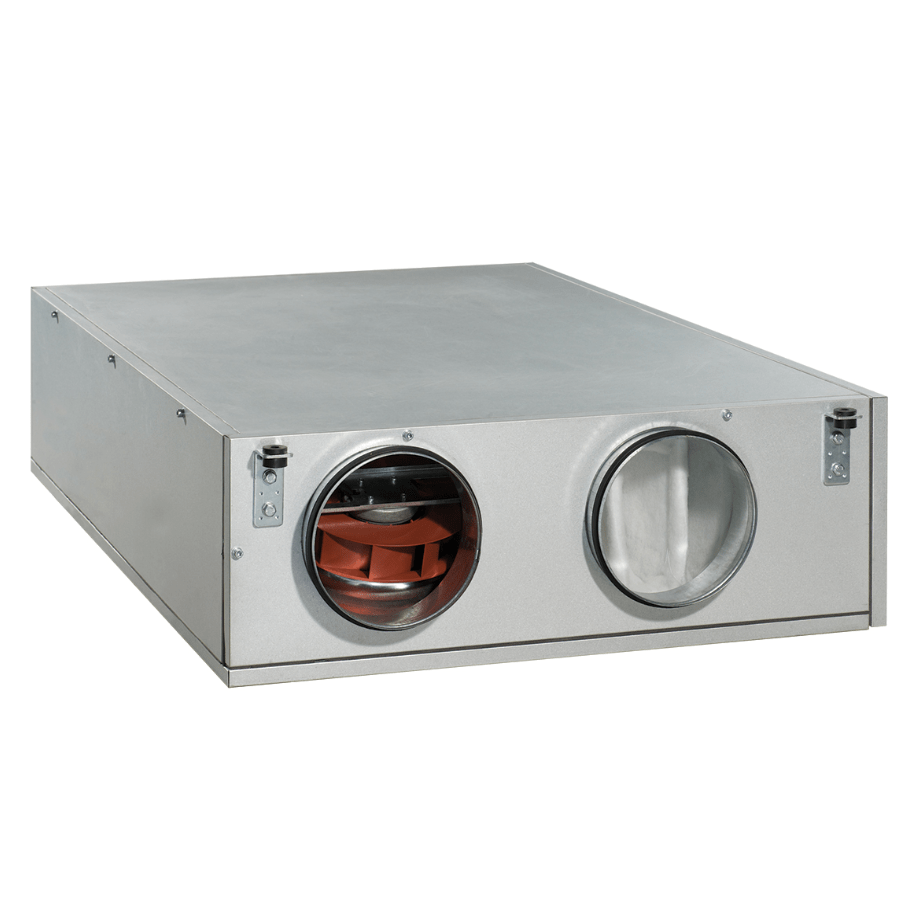

Приточно-витяжна установка з рекуператором Вентс ВУТ 350 ПЭ ЕС
| Виробник | Вентс |
|---|---|
| Витрата повітря | 400 м3/год |
| Потужність нагрівача | 1,5 кВт |
78141,00 ₴
Купити в один клік
Залиште номер телефону, і ми Вам передзвонимо.
Безкоштовний виїзд на заміри
Мінімальне замовлення від 300 грн
Самовивіз: м. Хмельницький вул. Озерна 16Б
| Виробник | Вентс |
|---|---|
| Витрата повітря | 400 м3/год |
| Потужність нагрівача | 1,5 кВт |
Купити в один клік
Залиште номер телефону, і ми Вам передзвонимо.
Безкоштовний виїзд на заміри
Мінімальне замовлення від 300 грн
Самовивіз: м. Хмельницький вул. Озерна 16Б
Вентс ВУТ 350 ПЕ ЕС є компактною(1240х600х285 мм) малошумною припливно-витяжною установкою з рекуперацією тепла. Установка призначена для забезпечення повноцінною вентиляцією житлових або комерційних приміщень. Для нагріву свіжого повітря використовується рекуператор і електричний нагрівач потужністю 1,5 кВт. Номінальна продуктивність установки складає 400 м3/год.
Вентиляційна установка поставляється повністю готовою до роботи, комплектується системою автоматики. До агрегату підключаються повітроводи з діаметром 160 мм чи прямокутні повітроводи з такою ж площею перерізу.
Корпус
Корпус виконаний з алюмоцинка з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 20 мм(у установках ВУТ ПЕ 350, 600, 1000) і 50 мм(у установках ВУТ ПЕ 2000, 3000).
Фільтр
Для фільтрації припливного і витяжного повітря в установці є два вбудовані фільтри з мірою очищення G4(на витягу) і F7(на припливі).
Двигун
Використовуються високоефективні електронно-комутовані(ЕС) мотори постійного струму із зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками. Такі мотори є на сьогодні найбільш передовим рішенням в області енергозбереження. ЕС-двигуни характеризуються високою продуктивністю і оптимальним управлінням в усьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД(до 90%).
Рекуператор
У установках Вентс ВУТ 350 ПЕ ЕС застосовуються протитечійний канальний рекуператор з полістиролу (для установок ВУТ ПЕ 350, 600, 1000) і пластинчатий рекуператор перехресного струму з алюмінію(для установок ВУТ ПЕ 2000, 3000). Під блоком рекуператора розташований піддон для збору і відведення конденсату.
Нагрівач
Для експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлений електрокалорифер(для установок ВУТ ПЕ). Якщо за допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично включається калорифер і нагріває повітря, що поступає в приміщення.
Монтаж
Припливно-витяжна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних(за підвісною стелею, в ніші або відкритим способом). Монтувати можна тільки в такому положенні, щоб забезпечити збір і відведення конденсату. Доступ для сервісного обслуговування і чищення фільтру – з боку бічних панелей.
Тільки покупці, які увійшли на сайт і вже купили цей товар, можуть залишати відгуки.
Характеристики
Технічні характеристики
| Параметр | Величина |
| Напруга, В |
230 |
| Частота струму, Гц | 50 |
| Максимальна потужність вентиляторів, Вт | 2х51 |
| Потужність електричного нагрівача, Вт | 1500 |
| Сумарна потужність установки, Вт | 1502 |
| Сумарний струм, А | 7,05 |
| Продуктивність, м3/год |
400 |
| Швидкість обертання, об/хв |
2950 |
| Рівень шуму на відстані 3 м, дБ(А) |
48 |
| Максимальна температура переміщуваного повітря, °С | – 25….+40 |
| Вага, кг | 65 |
| Розмір повітроводу, що підключається, мм |
160 |
Габаритні розміри
| Розміри | D | B | B1 | B2 | B3 | H | H1 | L | L1 | L2 |
| мм | 160 | 485 | 415 | 596 | 132 | 285 | 130 | 1238 | 1286 | 948 |
Автоматика
Установка укомплектована вбудованою системою автоматики і багатофункціональним дротяним пультом управління з графічним індикатором. У стандартний комплект установки входить дріт завдовжки 10 м для з’єднання з пультом. Для відвертання процесу обмерзання рекуператора застосовуються електронний захист від обмерзання із застосуванням байпаса і нагрівача. Суть її полягає в тому, що по датчику температури відбувається відкриття заслінки байпаса і припливне повітря проходить повз рекуператор по обвідному каналу.
На період розморожування рекуператора припливне повітря нагрівається до необхідної температури в нагрівачі. Під час відтавання тепле витяжне повітря прогріває рекуператор. Потім заслінка перекриває байпас, нагрівач вимикається, припливне повітря знову проходить через рекуператор і уся установка працює у звичайному режимі.
Функції управління і захисту ВУТ ПЕ(ЕС)
Установка ВУТ ПЕ ЕС комплектується пультом з ЖК дисплеєм
У системі автоматики установки доступні наступні функції:
- включення і виключення установки;
- можливість за допомогою пульта управління задавати бажану температуру припливного повітря і підтримувати задану;
- можливість за допомогою пульта управління регулювати швидкість обертання вентилятора і, відповідно, міняти продуктивність установки;
- можливість управляти електроприводами повітряних заслінок;
- при включенні і виключенні установки відпрацьовуються необхідні алгоритми;
- робота установки по тижневому таймеру;
- активний захист від перегрівання ТЕНів калорифера;
- виключення роботи електрокалорифера без включення вентилятора;
- встановлені два термостати для захисту електрокалорифера від перегрівання;
- система автоматики захищена від короткого замикання автоматичним вимикачем;
- контролюється міра засмічення фільтру.
Припливно-витяжна установка оснащена дистанційним пультом управління, який забезпечує :
- включення/виключення вентиляційної установки;
- установку необхідної витрати повітря;
- установку необхідної температури припливного повітря;
- відображення кімнатної температури;
- відображення несправності(аварійній ситуації).
Вентс ВУТ 350 ПЕ ЕС є компактною(1240х600х285 мм) малошумною припливно-витяжною установкою з рекуперацією тепла. Установка призначена для забезпечення повноцінною вентиляцією житлових або комерційних приміщень. Для нагріву свіжого повітря використовується рекуператор і електричний нагрівач потужністю 1,5 кВт. Номінальна продуктивність установки складає 400 м3/год.
Вентиляційна установка поставляється повністю готовою до роботи, комплектується системою автоматики. До агрегату підключаються повітроводи з діаметром 160 мм чи прямокутні повітроводи з такою ж площею перерізу.
Корпус
Корпус виконаний з алюмоцинка з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 20 мм(у установках ВУТ ПЕ 350, 600, 1000) і 50 мм(у установках ВУТ ПЕ 2000, 3000).
Фільтр
Для фільтрації припливного і витяжного повітря в установці є два вбудовані фільтри з мірою очищення G4(на витягу) і F7(на припливі).
Двигун
Використовуються високоефективні електронно-комутовані(ЕС) мотори постійного струму із зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками. Такі мотори є на сьогодні найбільш передовим рішенням в області енергозбереження. ЕС-двигуни характеризуються високою продуктивністю і оптимальним управлінням в усьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД(до 90%).
Рекуператор
У установках Вентс ВУТ 350 ПЕ ЕС застосовуються протитечійний канальний рекуператор з полістиролу (для установок ВУТ ПЕ 350, 600, 1000) і пластинчатий рекуператор перехресного струму з алюмінію(для установок ВУТ ПЕ 2000, 3000). Під блоком рекуператора розташований піддон для збору і відведення конденсату.
Нагрівач
Для експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлений електрокалорифер(для установок ВУТ ПЕ). Якщо за допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично включається калорифер і нагріває повітря, що поступає в приміщення.
Монтаж
Припливно-витяжна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних(за підвісною стелею, в ніші або відкритим способом). Монтувати можна тільки в такому положенні, щоб забезпечити збір і відведення конденсату. Доступ для сервісного обслуговування і чищення фільтру – з боку бічних панелей.
